La forma más común de las celdas solares se basa en el efecto fotovoltaico, en el cual la luz que incide sobre un dispositivo semiconductor de dos capas produce una diferencia del fotovoltaje o del potencial entre las capas. Este voltaje es capaz de conducir una corriente a través de un circuito externo de modo de producir trabajo útil.
Los orígenes de celdas solares
El efecto fue observado primero en un material sólido (el metal selenio) en 1877. Este material fue utilizado durante muchos años para los fotómetros, que requerían de cantidades muy pequeñas de energía. Una comprensión más profunda de los principios científicos, fue provista por Albert Einstein en 1905 y Schottky en 1930, la cual fue necesaria antes de que celdas solares eficientes pudieran ser confeccionadas. Una célula solar de silicio que convertía el 6% de la luz solar que incidía sobre ella en electricidad fue desarrollada por Chapin, Pearson y Fuller en 1954, y esta es la clase de célula que fue utilizada en usos especializados tales como satélites orbitales a partir de 1958.
Los orígenes de celdas solares
Aunque las celdas solares eficientes han estado disponibles recién desde mediados de los años 50, la investigación científica del efecto fotovoltaico comenzó en 1839, cuando el científico francés, Henri Becquerel descubrió que una corriente eléctrica podría ser producida haciendo brillar una luz sobre ciertas soluciones químicas.
El efecto fue observado primero en un material sólido (el metal selenio) en 1877. Este material fue utilizado durante muchos años para los fotómetros, que requerían de cantidades muy pequeñas de energía. Una comprensión más profunda de los principios científicos, fue provista por Albert Einstein en 1905 y Schottky en 1930, la cual fue necesaria antes de que celdas solares eficientes pudieran ser confeccionadas. Una célula solar de silicio que convertía el 6% de la luz solar que incidía sobre ella en electricidad fue desarrollada por Chapin, Pearson y Fuller en 1954, y esta es la clase de célula que fue utilizada en usos especializados tales como satélites orbitales a partir de 1958.
Las celdas solares de silicio disponibles comercialmente en la actualidad tienen una eficiencia de conversión en electricidad de la luz solar que cae sobre ellas de cerca del 18%, a una fracción del precio de hace treinta años. En la actualidad existen una gran variedad de métodos para la producción práctica de celdas solares de silicio (amorfas, monocristalinas o policristalinas), del mismo modo que para las celdas solares hechas de otros materiales (seleniuro de cobre e indio, teluro de cadmio, arseniuro de galio, etc).
¿Cómo se hacen las celdas solares?
Las celdas solares de silicio se elaboran utilizando planchas (wafers) monocristalinas, planchas policristalinas o láminas delgadas
Las planchas monocristalinas (de aproximadamente 1/3 a 1/2 de milímetro espesor) se cortan de un gran lingote monocristalino que se ha desarrollado a aproximadamente 1400°C, este es un proceso muy costoso. El silicio debe ser de una pureza muy elevada y tener una estructura cristalina casi perfecta.
Las planchas policristalinas son realizadas por un proceso de moldeo en el cual el silicio fundido es vertido en un molde y se lo deja asentar. Entonces se rebana en planchas. Como las planchas policristalinas son hechas por moldeo son apreciablemente más baratas de producir, pero no tan eficiente como las celdas monocristalinas. El rendimiento más bajo es debido a las imperfecciones en la estructura cristalina resultando del proceso de moldeo.
En los dos procesos anteriormente mencionados, casi la mitad del silicio se pierde como polvo durante el cortado.
El silicio amorfo, una de las tecnologías de lámina delgada, es creado depositando silicio sobre un substrato de vidrio de un gas reactivo tal como silano (SiH4). El silicio amorfo es una de grupo de tecnologías de lámina delgada. Este tipo de célula solar se puede aplicar como película a substratos del bajo costo tales como cristal o plástico. Otras tecnologías de lámina delgada incluyen lámina delgada de silicio multicristalino, las celdas de seleniuro de cobre e indio/sulfuro de cadmio, las celdas de teluro de cadmio/sulfuro del cadmio y las celdas del arseniuro de galio. Las celdas de lámina delgada tienen muchas ventajas incluyendo una deposición y un ensamblado más fácil, la capacidad de ser depositadas en substratos o materiales de construcción baratos, la facilidad de la producción en masa, y la gran conveniencia para aplicaciones grandes.
En la producción de celdas solares al silicio se le introducen átomos de impurezas (dopado) para crear una región tipo p y una región tipo n de modo de producir una unión p-n. El dopado se puede hacer por difusión a alta temperatura, donde las planchas se colocan en un horno con el dopante introducido en forma de vapor. Hay muchos otros métodos de dopar el silicio. En la fabricación de algunos dispositivos de lámina delgada la introducción de dopantes puede ocurrir durante la deposición de las láminas o de las capas.
Un átomo del silicio tiene 4 electrones de valencia (aquellos más débilmente unidos), que enlazan a los átomos adyacentes. Substituyendo un átomo del silicio por un átomo que tenga 3 o 5 electrones de la valencia producirá un espacio sin un electrón (un agujero) o un electrón extra que pueda moverse más libremente que los otros, ésta es la base del doping. En el doping tipo p, la creación de agujeros, es alcanzada mediante la incorporación en el silicio de átomos con 3 electrones de valencia, generalmente se utiliza boro. En el dopaje de tipo n, la creación de electrones adicionales es alcanzada incorporando un átomo con 5 electrones de valencia, generalmente fósforo.
Una vez que se crea una unión p-n, se hacen los contactos eléctricos al frente y en la parte posterior de la célula evaporando o pintando con metal la plancha. La parte posterior de la plancha se puede cubrir totalmente por el metal, pero el frente de la misma tiene que tener solamente un patrón en forma de rejilla o de líneas finas de metal, de otra manera el metal bloquearía al sol del silicio y no habría ninguna respuesta a los fotones de la luz incidente.
¿Cómo funcionan las celdas solares?

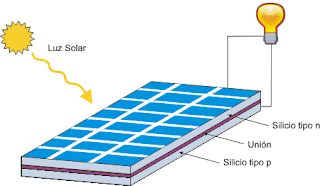

Para entender la operación de una célula fotovoltaica, necesitamos considerar la naturaleza del material y la naturaleza de la luz del sol. Las celdas solares están formadas por dos tipos de material, generalmente silicio tipo p y silicio tipo n. La luz de ciertas longitudes de onda puede ionizar los átomos en el silicio y el campo interno producido por la unión que separa algunas de las cargas positivas ("agujeros") de las cargas negativas (electrones) dentro del dispositivo fotovoltaico. Los agujeros se mueven hacia la capa positiva o capa de tipo p y los electrones hacia la negativa o capa tipo n. Aunque estas cargas opuestas se atraen mutuamente, la mayoría de ellas solamente se pueden recombinar pasando a través de un circuito externo fuera del material debido a la barrera de energía potencial interno. Por lo tanto si se hace un circuito se puede producir una corriente a partir de las celdas iluminadas, puesto que los electrones libres tienen que pasar a través del circuito para recombinarse con los agujeros positivos.
La cantidad de energía que entrega un dispositivo fotovoltaico esta determinado por:
El tipo y el área del material
La intensidad de la luz del sol
La longitud de onda de la luz del sol
La intensidad de la luz del sol
La longitud de onda de la luz del sol
Por ejemplo, las celdas solares de silicio monocristalino actualmente no pueden convertir más el de 25% de la energía solar en electricidad, porque la radiación en la región infrarroja del espectro electromagnético no tiene suficiente energía como para separar las cargas positivas y negativas en el material.
Las celdas solares de silicio policristalino en la actualidad tienen una eficiencia de menos del 20% y las celdas amorfas de silicio tienen actualmente una eficiencia cerca del 10%, debido a pérdidas de energía internas más altas que las del silicio monocristalino.
Una típica célula fotovoltaica de silicio monocristalino de 100 cm2 producirá cerca de 1.5 vatios de energía a 0.5 voltios de Corriente Continua y 3 amperios bajo la luz del sol en pleno verano (el 1000Wm-2). La energía de salida de la célula es casi directamente proporcional a la intensidad de la luz del sol. (Por ejemplo, si la intensidad de la luz del sol se divide por la mitad la energía de salida también será disminuida a la mitad).
Una característica importante de las celdas fotovoltaicas es que el voltaje de la célula no depende de su tamaño, y sigue siendo bastante constante con el cambio de la intensidad de luz. La corriente en un dispositivo, sin embargo, es casi directamente proporcional a la intensidad de la luz y al tamaño. Para comparar diversas celdas se las clasifica por densidad de corriente, o amperios por centímetro cuadrado del área de la célula.
La potencia entregada por una célula solar se puede aumentar con bastante eficacia empleando un mecanismo de seguimiento para mantener el dispositivo fotovoltaico directamente frente al sol, o concentrando la luz del sol usando lentes o espejos. Sin embargo, hay límites a este proceso, debido a la complejidad de los mecanismos, y de la necesidad de refrescar las celdas. La corriente es relativamente estable a altas temperaturas, pero el voltaje se reduce, conduciendo a una caída de potencia a causa del aumento de la temperatura de la célula.
Otros tipos de materiales fotovoltaicos que tienen potencial comercial incluyen el diselenide de cobre e indio (CuInSe2) y teluo de cadmio (CdTe) y silicio amorfo como materia prima.
